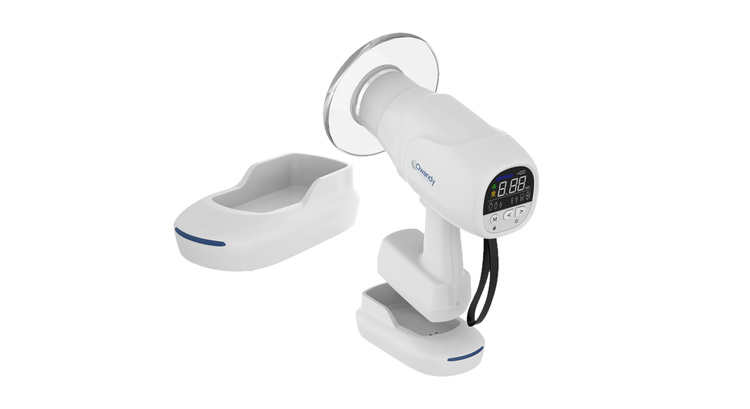

رادیوگرافی پرتابل اوندی Owandy مدل RX Portable X-ray

Owandy RX Portable X-ray
موجود در انبار کارن دنتال
ارسال از امروز

۳۱۵٬۰۰۰٬۰۰۰ 6%

۲۹۶٬۰۰۰٬۰۰۰ تومان

مشاهده محصول در سبد خرید

مشخصات فنی رادیوگرافی پرتابل اوندی مدل RX Portable

دسته‌بندی شاخصه فنی مقدار / توضیح
مشخصات تیوب اشعه ایکس مدل تیوب OX/70-3 (ساخت C.E.I)
ولتاژ تیوب 70 kV (ثابت)
جریان تیوب 3 mA (ثابت)
زمان تابش 0.02 تا 0.5 ثانیه (گام 0.01 ثانیه)
نقطه کانونی 0.3 mm
زاویه هدف 13 درجه
فیلتراسیون داخلی 0.5 mm آلومینیوم
فیلتراسیون کل 1.5 mm آلومینیوم
ظرفیت گرمایی آند 7 کیلوژول
پوشش اشعه Ø60mm گرد / 20×30 و 30×40mm مستطیلی
فاصله منبع تا پوست (SID) 200 mm
باتری نوع باتری لیتیوم-پلیمر (Li-polymer)
ولتاژ (نرمال / ماکس / مین) 24.2 / 25.2 / 22.2 ولت
حداکثر جریان مصرفی 20 A
ظرفیت تصویربرداری با شارژ تا 300 عکس
روش شارژ از طریق پایه شارژ (Cradle)
شارژر ورودی 100–240V~, 50/60Hz, 0.4A
خروجی 25.4V DC, 0.9A
استاندارد ایمنی IEC 60950-1 (UL)
ابعاد و وزن ابعاد رادیوگرافی پرتابل اوندی 259 × 277 × 165 میلی‌متر
وزن 1.6 کیلوگرم
شرایط محیطی دمای عملیاتی 10°C تا 40°C
رطوبت نسبی عملیاتی 30% تا 75%
فشار جو عملیاتی 860 تا 1060 hPa
دمای نگهداری -10°C تا 60°C
فشار جو در حمل 500 تا 1100 hPa
ایمنی و استاندارد کلاس ایمنی Class IIb (طبق EU MDR 2017/745)
حفاظت در برابر شوک الکتریکی Type B (طبق IEC60601-1)
درجه مقاومت در برابر آب IPX0 (بدون محافظت)



مزایای استفاده از رادیوگرافی پرتابل اوندی Owandy-RX Portable

1.قابل حمل و سبک

  • وزن تنها 1.6 کیلوگرم دارد.
  • طراحی ارگونومیک باعث می‌شود به‌راحتی در کلینیک، درمانگاه یا حتی محیط‌های خارج از مطب استفاده شود.

2.عملکرد بدون سیم (Cordless)

  • با باتری لیتیوم-پلیمر کار می‌کند، بدون نیاز به اتصال برق حین کار.
  • مناسب برای اتاق‌های متعدد یا مواقعی که پریز برق در دسترس نیست.

3.تصاویر باکیفیت بالا

  • نقطه کانونی 0.3 میلی‌متر و خروجی اشعه یکنواخت، وضوح بالا در رادیوگرافی پرتابل اوندی دندان را تضمین می‌کند.
  • قابل استفاده با سنسور دیجیتال، PSP و فیلم سنتی.

4.کنترل هوشمند و تنظیمات ساده

  • دارای نمایشگر LCD و پنل تنظیماتی که اجازه می‌دهد زمان تابش، نوع دندان، سن بیمار و نوع گیرنده را به‌راحتی انتخاب کنید.
  • قابلیت برنامه‌ریزی زمان تابش اشعه برای دندان‌های مختلف (مثلاً دندان آسیاب یا نیش).

5.ایمنی بالا

  • مجهز به شیلد ضد پرتو پراکنده (Backscatter Shield) برای حفاظت از اپراتور.
  • تنظیمات محافظتی برای کودکان و بیماران باردار.
  • دارای استانداردهای ایمنی بین‌المللی (IEC/EN 60601 و CE).

6.نگهداری آسان

  • باتری قابل تعویض توسط کاربر.
  • سیستم دارای حالت خواب و ذخیره انرژی است که عمر باتری را افزایش می‌دهد.
  • سیستم هشدار دهنده‌ی ارورها و کدهای خطا برای عیب‌یابی سریع.

7.سازگاری گسترده

  • امکان استفاده از رادیوگرافی پرتابل اوندی در کنار اکثر نرم‌افزارهای تصویربرداری دندانپزشکی.
  • قابلیت حمل بین اتاق‌های مختلف بدون نیاز به نصب یا اتصال ثابت.

این مزایا به‌خصوص برای کلینیک‌هایی که به دنبال سرعت، دقت و انعطاف‌پذیری در تصویربرداری دندانپزشکی هستند، بسیار ارزشمند است.

نکات مهم حین کار با رادیوگرافی پرتابل اوندی

  • این دستگاه باید تنها توسط دندانپزشک یا کاربر دارای مجوز قانونی و آموزش‌دیده استفاده شود.
  • استفاده غیرحرفه‌ای ممکن است باعث آسیب به بیمار یا کاربر شود.
  • همیشه از لباس سربی، شیلد تیروئید و شیلد محافظ اپراتور (Backscatter Shield) استفاده شود.
  • فاصله اپراتور از دستگاه در زمان تابش باید حداقل 2 متر یا در پشت مانع محافظتی باشد.
  • هرگز رادیوگرافی پرتابل اوندی را بدون شیلد استفاده نکنید.
  • رادیوگرافی پرتابل اوندی دارای درجه حفاظت IPX0 است، یعنی مقاومتی در برابر نفوذ مایعات ندارد.
  • تماس با آب یا مایعات ممکن است به مدارهای داخلی آسیب زده و خطر برق‌گرفتگی ایجاد کند.
  • تنها از باتری و شارژر اصلی و تأییدشده توسط Owandy Radiology استفاده کنید.
  • باتری را هر 6 ماه یک‌بار بررسی و در صورت افت عملکرد، تعویض نمایید.
  • شارژ بیش از حد یا استفاده از باتری غیراصل ممکن است باعث آتش‌سوزی یا انفجار شود.
  • در صورت تنظیم اشتباه زاویه یا محل سنسور، تصویر نهایی ممکن است دارای اختلالاتی مانند:
    • کشیدگی (Elongation)
    • قطع گوشه تصویر (Cone Cut)
    • همپوشانی دندان‌ها (Overlap)
  • استفاده از نگهدارنده‌ی مناسب یا PID توصیه می‌شود.
  • رادیوگرافی پرتابل اوندی فقط برای تصویربرداری دندانپزشکی داخل دهانی طراحی شده است.
  • استفاده برای فلوروسکوپی، پزشکی عمومی یا درمانی ممنوع است.
  • قبل از شروع کار، اطمینان حاصل کنید که نوع بیمار (بزرگسال / کودک)، نوع دندان و نوع گیرنده (Film / Sensor / PSP) به‌درستی تنظیم شده‌اند.

رعایت این موارد نه تنها عمر مفید رادیوگرافی پرتابل اوندی را افزایش می‌دهد، بلکه باعث ایمنی بیمار، کاربر و کیفیت بهتر تصاویر خواهد شد.

راهنمای گام‌به‌گام استفاده از رادیوگرافی پرتابل اوندی Owandy-RX Portable

1. روشن کردن

  • دکمه پاور را فشار دهید تا رادیوگرافی پرتابل اوندی روشن شود.
  • نمایشگر روشن شده و اطلاعاتی مانند وضعیت باتری، نوع بیمار، نوع سنسور و زمان تابش اشعه نمایش داده می‌شود.
  • اطمینان حاصل کنید که باتری حداقل یک نوار (از ۳ سطح) را نشان دهد.

2. انتخاب تنظیمات اولیه از طریق پنل کنترلی

  • با دکمه‌های چپ/راست (◀/▶)، گزینه‌ها را انتخاب کرده و با دکمه Enter تأیید کنید.

تنظیم توضیح
Sensor Mode انتخاب نوع گیرنده: DR (دیجیتال)، CR (PSP)، FM (فیلم)
Patient Type انتخاب بزرگسال (Big/Normal) یا کودک (Child)
Tooth Type انتخاب نوع دندان: Incisor، Canine، Molar/Premolar، یا Bitewing
Exposure Time تنظیم زمان تابش (از 0.02 تا 0.5 ثانیه، با گام 0.01 ثانیه)



3. آماده‌سازی بیمار

  • از بیمار بخواهید لباس و شیلد سربی بپوشد.
  • بیمار باید روی صندلی بنشیند و سر در موقعیت مناسب (بر اساس نوع دندان) قرار گیرد:
    • دندان فک بالا: سر کمی پایین
    • دندان فک پایین: سر کمی بالا

4. قرارگیری سنسور و تنظیم زاویه تابش

  • سنسور را درون دهان بیمار قرار دهید.
  • سر رادیوگرافی پرتابل اوندی (Cone) را در مقابل ناحیه موردنظر قرار دهید و زاویه را بر اساس جدول زیر تنظیم کنید:
نوع دندان زاویه تابش
Incisor (بالا) +45°
Incisor (پایین) -25°
Canine (بالا) +45°
Canine (پایین) -20°
Molar/ Premolar (بالا) +30°
Molar/ Premolar (پایین) -5°
Bitewing +5° تا +8°



5. تصویربرداری (Exposure)

  1. دکمه X-ray روی دسته را فشار داده و تا پایان تابش نگه دارید.
  2. هنگام تابش:
    1. چراغ زرد روشن می‌شود.
    2. صدای بوق شنیده می‌شود.
  3. پس از پایان تابش، چراغ خاموش و صدا قطع می‌شود.

6. بعد از تصویربرداری

  • تصویر روی سنسور ثبت می‌شود (در صورت اتصال دیجیتال).
  • رادیوگرافی پرتابل اوندی را خاموش کنید (در صورت پایان کار).
  • در صورت نیاز به شارژ، آن را روی پایه (Cradle) قرار دهید.

سایر عملکردها

  • حالت Sleep / Power Save: در صورت عدم استفاده، رادیوگرافی پرتابل اوندی به‌طور خودکار وارد حالت صرفه‌جویی انرژی می‌شود.
  • تنظیمات کاربری (User Options):
    • صدای بوق، روشنایی نمایشگر و قفل دکمه را می‌توانید از طریق دکمه‌های Enter + راست وارد منوی S.01 تا S.03 شوید.

    • سیستم عیب یابی رادیوگرافی پرتابل اوندی

      رادیوگرافی پرتابل اوندی Owandy-RX Portable دارای یک سیستم عیب‌یابی داخلی (Troubleshooting System) بسیار مفید و ساختاریافته است که شامل:

    • کدهای خطا (Error Codes)
    • کدهای هشدار (Warning Codes)
    • جدول راهنمای عیب‌یابی (Troubleshooting Table)

    • در ادامه همه موارد رو به‌صورت خلاصه و کاربردی براتون توضیح می‌دم:

      1. سیستم نمایش خطا و هشدار

      رادیوگرافی قابل حمل اوندی در صورت بروز مشکل، کد خطا یا هشدار را روی نمایشگر LCD نشان می‌دهد. این کدها به کاربر کمک می‌کنند تا سریعاً نوع مشکل را تشخیص داده و اقدام مناسب انجام دهند.

      نمونه کدهای خطا (Errors)

      کد شرح مشکل اقدام پیشنهادی
      E01 ولتاژ kV بالاست در حالت آماده‌به‌کار خاموش و روشن کردن دستگاه
      E03 دمای آند تیوب بیش از حد مجاز صبر کنید تا خنک شود
      E09 باتری بیش‌ازحد شارژ شده باتری را بررسی یا تعویض کنید
      E12 دکمه تابش بیش از 10 ثانیه نگه داشته شده وضعیت دکمه را بررسی کنید
      E99 داده‌های پیکربندی ناقص یا گم‌شده تماس با نماینده خدمات



      نمونه کدهای هشدار (Warnings)

      کد شرح هشدار اقدام پیشنهادی
      U01 دمای منوبلاک بالاتر از 43 درجه صبر کنید تا به زیر 36 درجه برسد
      U20 دکمه Enter یا کلیدهای تنظیمی بیش از 10 ثانیه نگه داشته شده بررسی وضعیت دکمه‌ها
      U21 مشکل در کابل سنسور دما تماس با خدمات پشتیبانی



      2. جدول راهنمای عیب‌یابی عمومی (Manual Troubleshooting Guide)

      علاوه بر کدهای خطا، دفترچه راهنما جدول عیب‌یابی زیر را نیز ارائه کرده:

      مشکل علت احتمالی راه حل پیشنهادی
      دستگاه روشن نمی‌شود باتری خالی یا سوئیچ خاموش شارژ دستگاه یا روشن‌کردن مجدد
      کنترل‌پنل فعال نیست کابل داخلی قطع یا برد خراب تماس با خدمات فنی
      X-ray کار نمی‌کند تیوب در حال خنک‌سازی یا خرابی دکمه صبر کرده یا بررسی دکمه Exposure
      تصویر سفید یا خیلی روشن است زمان تابش زیاد یا سنسور اشتباه قرار گرفته کاهش زمان تابش، چک کردن سنسور
      تصویر خیلی تاریک است زمان تابش کم یا زاویه اشتباه فزایش زمان یا تصحیح زاویه تابش



      منابع راهنمایی

    • تمام کدها و دستورالعمل‌ها در بخش‌های ۸ (Troubleshooting) و ۵.۴.۳ (Dosimetry & Safety) دفترچه آمده‌اند.
    • همچنین ارجاع به صفحات خاصی برای باتری، دما، و خطاهای مربوط به سنسورها نیز وجود دارد.

    • نتیجه‌گیری

      سیستم عیب‌یابی رادیوگرافی پرتابل اوندی نه‌تنها برای شناسایی سریع مشکلات رایج مفید است، بلکه با دادن راهنمای اقدام سریع، باعث کاهش زمان توقف دستگاه و صرفه‌جویی در هزینه‌ها می‌شود.

    • مقایسه سریع رادیوگرافی پرتابل اوندی با سایر رقبا

      ویژگی Owandy-RX برخی مدل‌های چینی Nomad Pro 2 (معتبر ولی گران‌تر)
      وزن 1.6 kg 2.5–3.2 kg 2.5 kg
      وضوح تیوب 0.3 mm معمولاً 0.4–0.5 mm 0.4 mm
      LCD و کنترل دیجیتال دارد اغلب ندارد یا ساده است دارد
      گارانتی تیوب 1 سال 6 ماه یا بدون گارانتی 1 سال
      قیمت تقریبی رقابتی‌تر ارزان ولی با کیفیت پایین گران (بالای 6000 دلار)

      اگر به‌دنبال دستگاهی هستید که “ترکیب وضوح تصویر، سبکی، راحتی در استفاده و ایمنی پرتویی بالا” را در قالب یک دستگاه اقتصادی ارائه دهد، Owandy-RX Portable انتخابی هوشمندانه است.

‌‌‌‌‌‌
